5D K系列

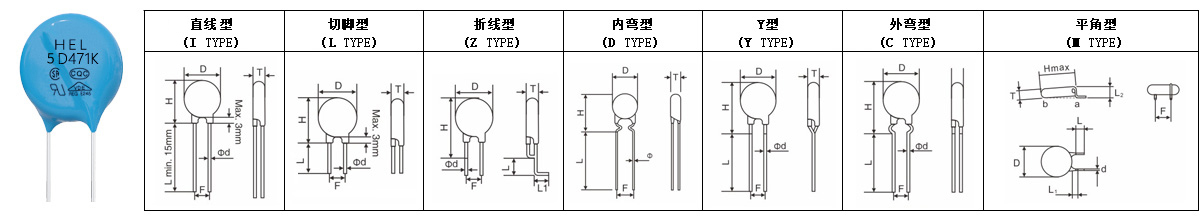

產品尺寸

單位Unit:mm

系列
Series
壓敏電壓
Varistor Voltage
厚度
Tmax
5D 18V ~ 39V 3.8
47V ~ 68V 4.3
82V ~ 150V 3.8
180V ~ 270V 4.2
330V ~ 390V 4.8
430V ~ 560V 5.6
620V ~ 750V 6.4

注:如果腳型為外彎等非直線型,則通常Hmax=12mm

產品電性能

型號規格 下載
HEL 5D180K 下載
HEL 5D220K 下載
HEL 5D270k 下載
HEL 5D330K 下載
HEL 5D390K 下載
HEL 5D470K 下載
HEL 5D560K 下載
HEL 5D680K 下載
HEL 5D820K 下載
HEL 5D101K 下載
HEL 5D121K 下載
HEL 5D151K 下載
HEL 5D181K 下載
HEL 5D201K 下載
HEL 5D221K 下載
HEL 5D241K 下載
HEL 5D271K 下載
HEL 5D301K 下載
HEL 5D331K 下載
HEL 5D361K 下載
HEL 5D391K 下載
HEL 5D431K 下載
HEL 5D471K 下載
HEL 5D511K 下載
HEL 5D561K 下載
HEL 5D621K 下載
HEL 5D681K 下載
HEL 5D751K 下載

·180至680最大限制電壓測試電流是1A.

浪涌電流沖擊級別

產品級別
Product Level
K
普通型
Coventional Version
KJ
加強型
Enhanced Version
KH
超強型
Super Enhanced Version
KX
訂制型
Custom made Version
規格?
Part No.
壓敏電壓
V1mA(V)
1次脈沖最大電流
Withstanding
Surge
Current
(Imax)
(A)
電流沖擊(In)
Impulse
Current
15 times
8/20μs
(A)
1次脈沖最大電流
Withstanding
Surge
Current
(Imax)
(A)
電流沖擊(In)
Impulse
Current
15 times
8/20μs
(A)
1次脈沖最大電流
Withstanding
Surge
Current
(Imax)
(A)
電壓沖擊 40
Impulse
Voltage
40 times
(1.2/50μs)
(V)
超出左邊欄的
脈沖標準的
特殊規格
Super High Energy
5D 82~750 400 150 800 250 800 1000 舉例1 Example
14D滿足20D的
脈沖性能要求
14D instead of 20D

舉例2 Example
HEL14D561KX能達到
6KV/3KA 100次
HEL14D561KX reach
6KV/3KA 100 times?
7D 82~820 1200 500 1750 1000 1750 2000
10D 82~1800 2500 1500 3500 1500 3500 4000
14D 82~1800 4500 3000 6000 3000 6000 6000
20D 82~1800 6500 3000 10000 5000 10000 10000
5D 18~68 100 250 150
7D 18~68 250 500 250
10D 18~68 500 1000 500
14D 18~68 1000 2000 1000
20D 18~68 2000 3000 1000
符合國際、國家的
標準編號
In accordance with
International and
National Standards
IEC61051-1????? ??? GB/T10193
IEC61051-2????? ??? GB/T10194
IEC61051-2-2?????? GB/T10195
CSA-C22.2
UL1449?
包含左欄,并增加以下標準:Include the
left column, and add the following:???
IEC60950-1:2005/Annex Q???
GB4943.1-2011?? GB8898-2011???
UL1449?
包含左欄,并增加以下標準:Include the
left column, and add the following:???
IEC61000-4-5?? GB/T17626.5???
IEC61643-331?? GB/T18802.331

備注:上表KH超強型“電壓沖擊”40次僅適用于壓敏電壓430V及其以上規格的產品。

Remark: the Impluse voltage testing standards(1.2/50μs) with 40 times are only applicable to the products which with the varistor voltage more than 430V.

安規認證及相應型號

型號規格 5D 7D 10D 14D 20D
180
220
270
330
390
470
560
680
820
101
121
151
181
201
221
241
271
301
331
361
391
431
471
511
561
621
681
751 ——
781
821
911 —— ——
951
102
112
152 —— ——
182 —— ——
備注:
CQC(GB/T10193,GB/T10194).
UL1449(VZCA2/UL,VZCA8/C-UL), 105℃,125℃,130℃.
VDE(IEC61051-1,-2,-2-2).
CSA(C22.2 No.269.5-17).
Q1 = CQC(GB4943.1,GB8898).
Q2 = VDE(IEC60950-1 Annex.Q).
上述認證規格可能會(huì )變更,如有需要請及時向品管部索取最新版本。

降額曲線圖和伏安特性圖

降額曲線圖 Derating Curves

橫軸是沖擊時間即浪涌波型寬度,縱軸是沖擊電流峰值,

線上的數字是沖擊次數;

Maximum surge current imax = f(tr,pulse train)

伏安特性圖 v/i characteristics

A區是泄漏電流區, A=Leakage current,

B區是沖擊電流與限制電壓對應區

B = Protection level for worst-case varistor tolerances
